Mobile Medical Module (MMM)

Wyzwanie projektowe nie polegało jedynie na stworzeniu urządzenia medycznego, ale na przeniesieniu procedury CPR do całkowicie odmiennego środowiska fizycznego, gdzie podstawowe założenia biomechaniczne przestają obowiązywać.

Zadanie to wymagało połączenia wiedzy z zakresu:

1. medycyny ratunkowej,
2. inżynierii mechanicznej,
3. ergonomii,
4. oraz technologii kosmicznych.

Proces projektowy Mobile Medical Module (MMM) rozpoczął się od analizy problemu wykonywania CPR w warunkach mikrograwitacji, gdzie brak grawitacji uniemożliwia skuteczne generowanie siły ucisku oraz stabilizację ratownika i pacjenta.

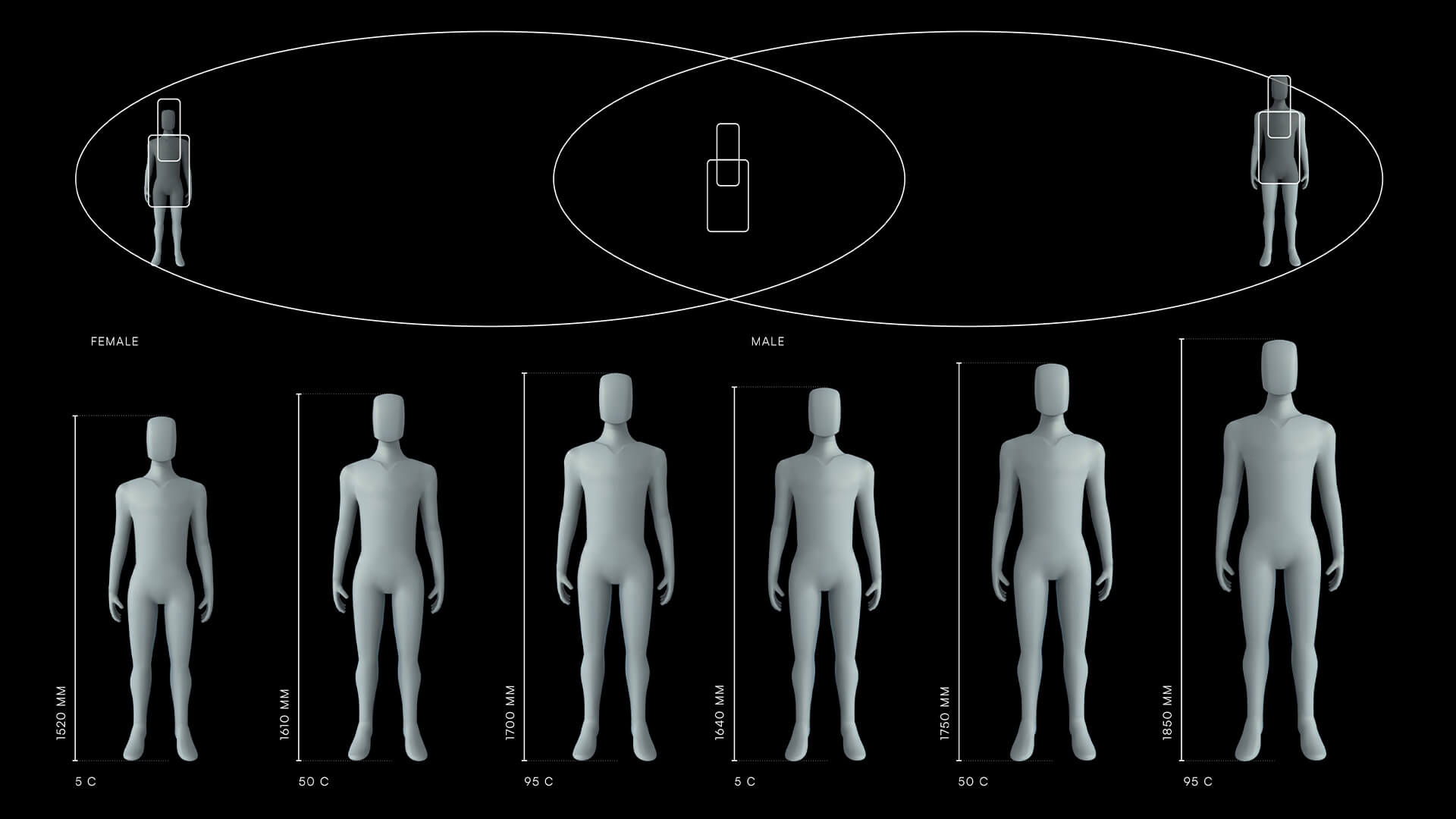

Następnie przeprowadzono analizę istniejących rozwiązań (m.in. systemu CMRS stosowanego na ISS), identyfikując ich ograniczenia funkcjonalne. Kluczowym etapem była analiza ergonomiczna, w której uwzględniono różnorodność sylwetek użytkowników oraz zakresy ruchu, aby określić optymalne wymiary i punkty podparcia zapewniające stabilność i efektywność działania.

Na tej podstawie opracowano koncepcję modułu wykorzystującego mechanizm dźwigniowy, umożliwiający generowanie siły nacisku niezależnie od grawitacji. Projekt rozwinięto w formie modułowej, składanej konstrukcji z teleskopowymi elementami, dostosowanej do pracy jednego lub dwóch ratowników

Rozwiązanie było iteracyjnie testowane w warunkach symulowanej mikrograwitacji (neutralna pływalność w wodzie), co pozwoliło na weryfikację założeń i optymalizację projektu.

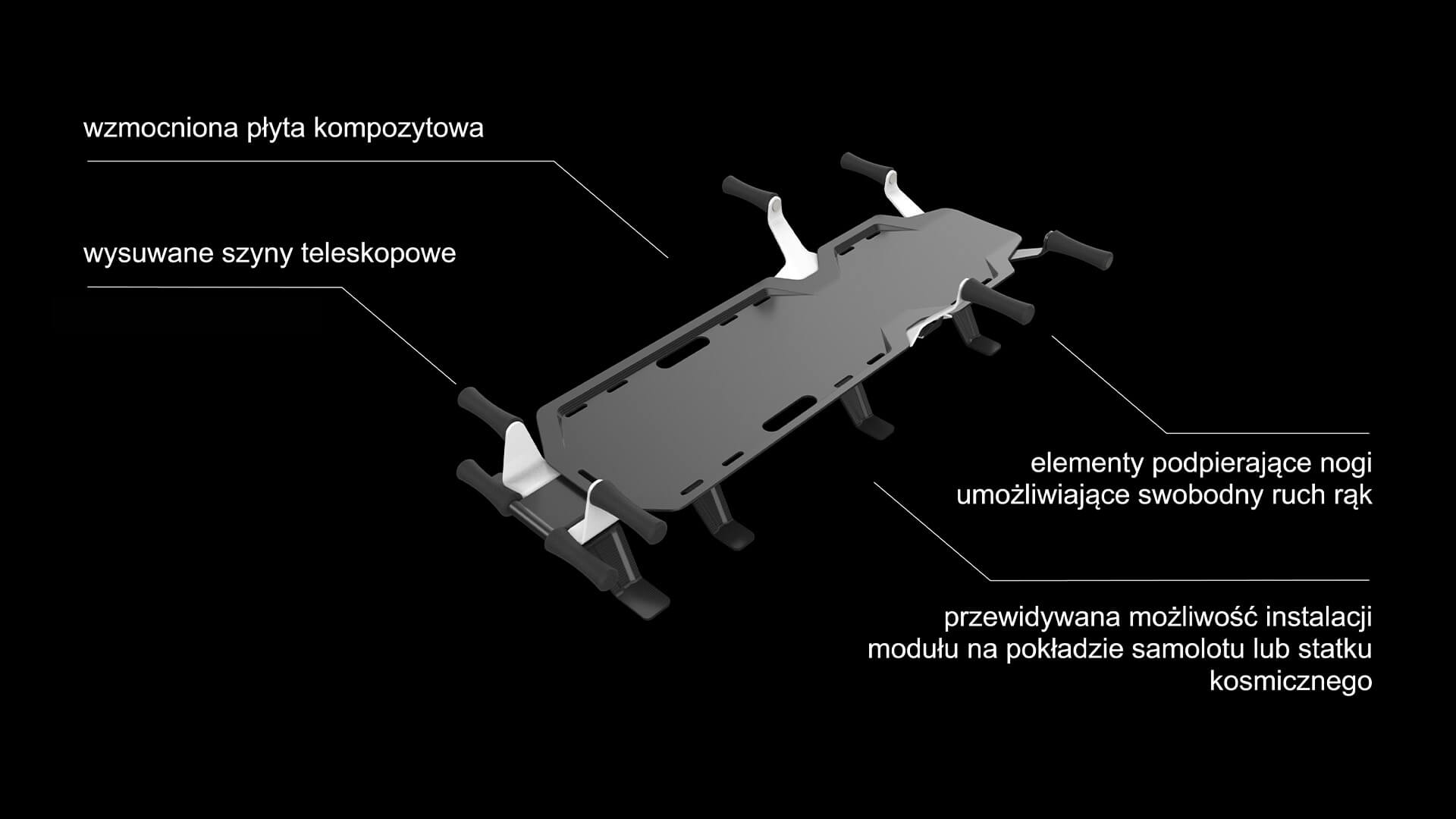

Rezultatem projektu jest specjalistyczny moduł do prowadzenia resuscytacji krążeniowo-oddechowej w warunkach mikrograwitacji, zaprojektowany w celu zapewnienia stabilności zarówno ratownikowi, jak i poszkodowanemu. Podstawę rozwiązania stanowi wzmocniona płyta kompozytowa, zintegrowana z systemem elementów umożliwiających szybkie i skuteczne przyjęcie pozycji ratowniczej.

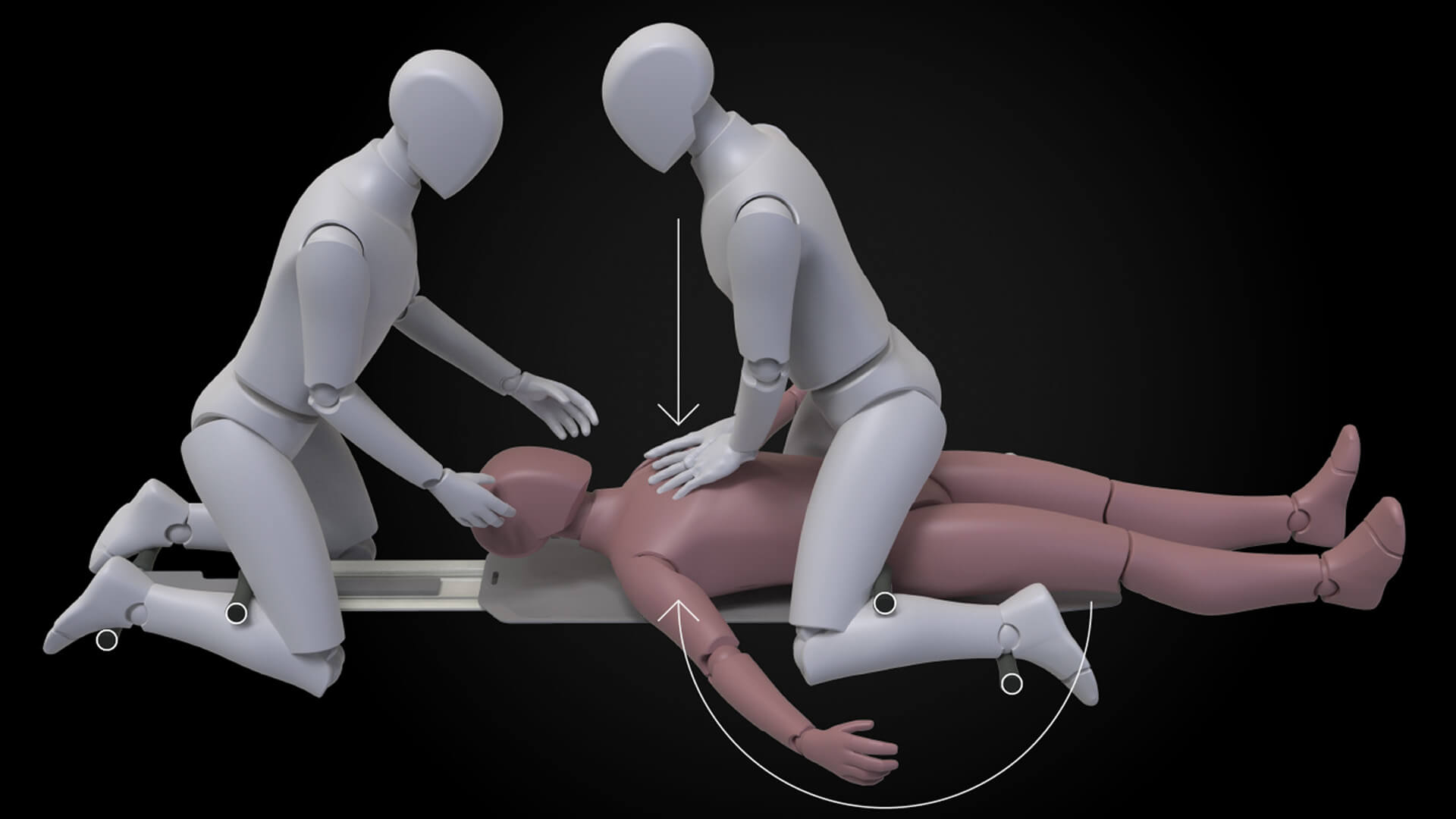

Moduł pozwala ratownikowi (astronaucie) na stabilne zakotwiczenie ciała względem konstrukcji przy użyciu kończyn dolnych. Odpowiednio zaprojektowane punkty podparcia wykorzystują zgięcie nóg w stawach kolanowych i skokowych, co umożliwia generowanie siły przeciwnej do wykonywanych ucisków klatki piersiowej. Jednocześnie zaangażowanie mięśni kończyn dolnych pozwala utrzymać stabilną pozycję przy zachowaniu swobody ruchów rąk, co jest kluczowe dla skutecznego prowadzenia CPR.

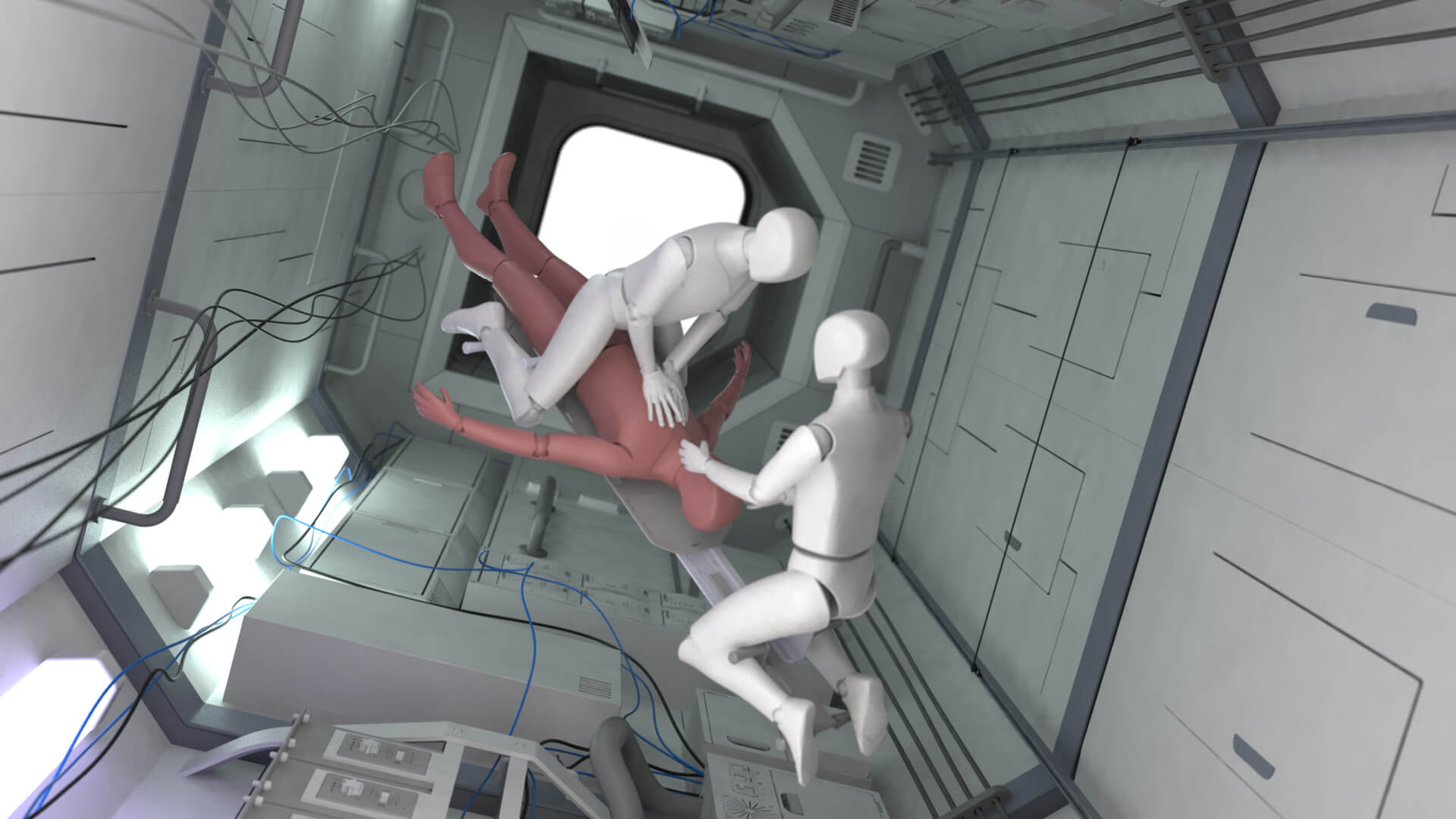

Istotną zaletą rozwiązania jest rezygnacja z pasów mocujących, co skraca czas rozpoczęcia działań ratowniczych i upraszcza obsługę modułu w sytuacjach nagłych. Konstrukcja została również zaprojektowana z myślą o integracji z pokładem statków kosmicznych lub samolotów.

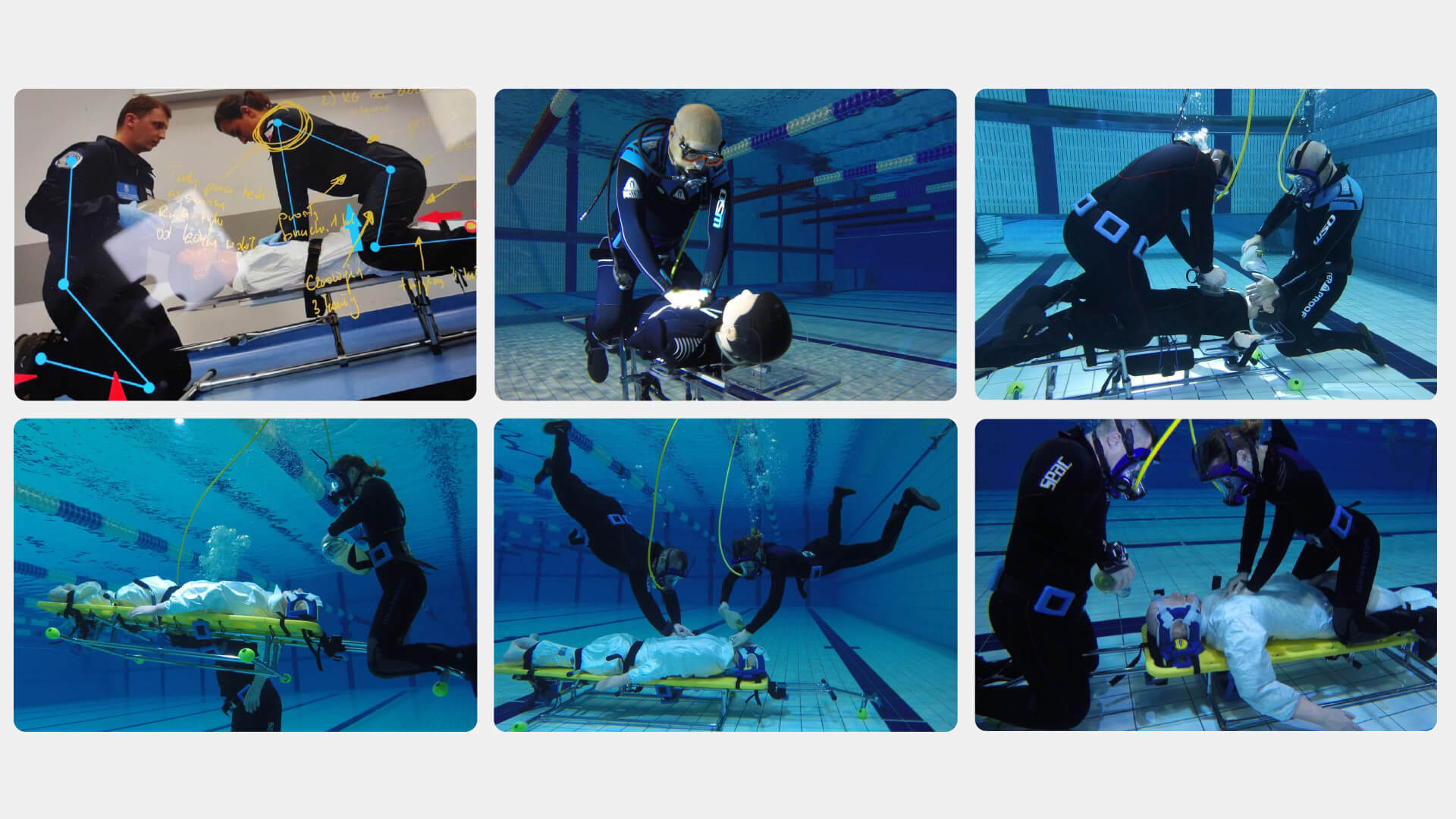

Projekt został przetestowany w warunkach symulujących mikrograwitację:

1. wykorzystano neutralną pływalność w wodzie (badania podwodne),
2. symulowano warunki nieważkości,
3. oceniano jakość i efektywność procedur CPR

Eksperymenty wykazały, że:

1. możliwe jest przeprowadzenie CPR o jakości porównywalnej do warunków ziemskich
2. zarówno wentylacja, jak i uciski klatki piersiowej mogą być wykonywane efektywnie,
3. zastosowanie modułu znacząco poprawia stabilność i skuteczność działań ratowniczych.
